INA333 微功耗(50μA)、零漂移、轨到轨输出仪表放大器

特性

  • 低偏移电压:25µV(最大值),G ≥ 100
  • 低漂移:0.1μV/°C,G ≥ 100
  • 低噪声:50nV/√Hz,G ≥ 100
  • 高共模抑制比 (CMRR):100dB(最小值),G ≥ 10
  • 低输入偏置电流:200pA(最大值)
  • 电源范围:1.8V 至 5.5V
  • 输入电压:(V–) + 0.1V 至 (V+) – 0.1V
  • 输出电压:(V–) + 0.05V 至 (V+) – 0.05V
  • 低静态电流:50μA
  • 工作温度范围:-40°C 至 +125°C
  • 已过滤射频干扰 (RFI) 的输入
  • 8 引脚 VSSOP 和 8 引脚 WSON 封装

INA333 微功耗(50μA)、零漂移、轨到轨输出仪表放大器插图



引脚配置及功能

INA333 微功耗(50μA)、零漂移、轨到轨输出仪表放大器插图2INA333 微功耗(50μA)、零漂移、轨到轨输出仪表放大器插图3



INA333 微功耗(50μA)、零漂移、轨到轨输出仪表放大器插图6

设置增益

INA333器件的增益由连接在引脚1和8之间的单个外部电阻R G设置。RG的值根据公式1选择:

公式1.G = 1 +(100kΩ/ R G)

表1列出了几种常用的增益和电阻值。 公式1中的100kΩ来自A 1和A 2的两个内部反馈电阻之和。 这些片上电阻器经过激光调整,可达到准确的绝对值。 这些电阻的精度和温度系数包含在INA333器件的增益精度和漂移规格中。



NC表示无连接。 当使用SPICE模型时,除非将电阻连接到R G引脚,否则仿真将不会收敛。 使用非常大的电阻值。





电压

INA333设备的输入电路的线性输入电压范围是从正电源电压以下约0.1 V到负电源电压以上0.1V。 然而,由于差分输入电压导致输出电压增加,因此线性输入范围受到放大器A 1和A 2的输出电压摆幅的限制。 因此,线性共模输入范围与整个放大器的输出电压有关。



输入过载条件会产生看起来正常的输出电压。 例如,如果输入过载条件将两个输入放大器都驱动到各自的正输出摆幅极限,则输出放大器测得的差分电压接近零。 即使两个输入都过载,INA333的输出也接近0V。



INA333的电源范围为1.8 V至5.5 V(±0.9 V至±2.75 V)。 高于7 V(绝对最大值)的电源电压可能会永久损坏设备。

电源建议INA333的最小电源电压为1.8 V,最大电源电压为5.5 V。为获得最佳性能,建议使用3.3 V至5v。TI建议在输入端增加一个旁路电容以补偿布局和电源阻抗。

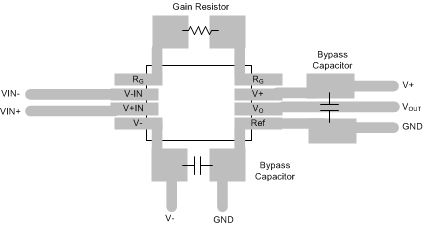

推荐布局

INA333 微功耗(50μA)、零漂移、轨到轨输出仪表放大器插图8

始终建议注意良好的布局做法。 保持短的走线,并在可能的情况下使用印刷电路板(PCB)接地平面,并将表面贴装元件放置在尽可能靠近器件引脚的位置。 在电源引脚之间紧密放置一个0.1μF的旁路电容器。 这些准则应适用于整个模拟电路,以提高性能并提供诸如降低电磁干扰(EMI)敏感性的好处。

仪表放大器对射频干扰(RFI)的敏感性不同。 RFI通常可以识别为偏移电压或DC信号电平随干扰RF信号的变化而变化。 INA333器件经过专门设计,通过在VIN +和VIN–输入端结合一个具有8MHz拐角频率的无源RC滤波器,来最大程度地降低对RFI的敏感性。 INA333设备显示出非常低的灵敏度。 但是,强大的RF场可能会继续导致变化的偏置电平,并且可能需要额外的屏蔽。
